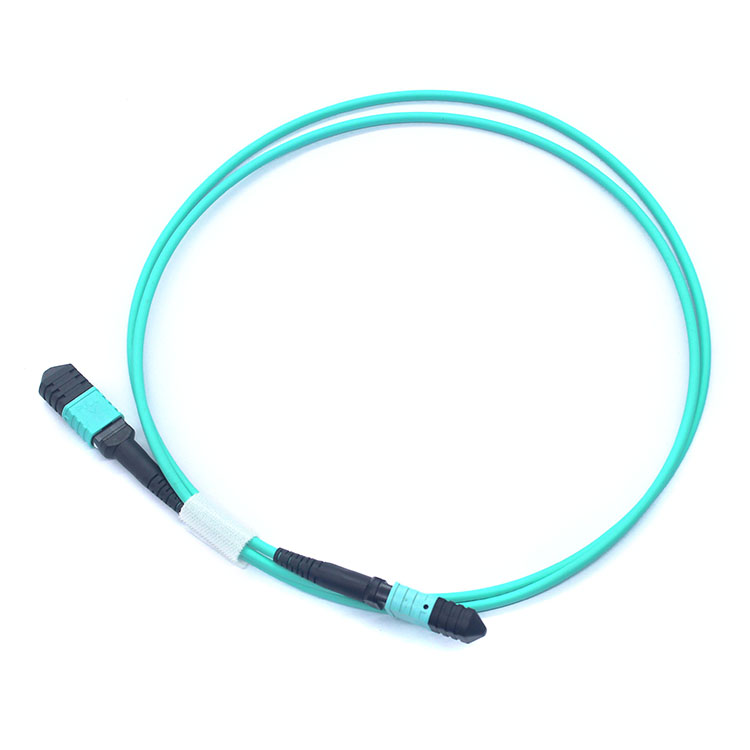

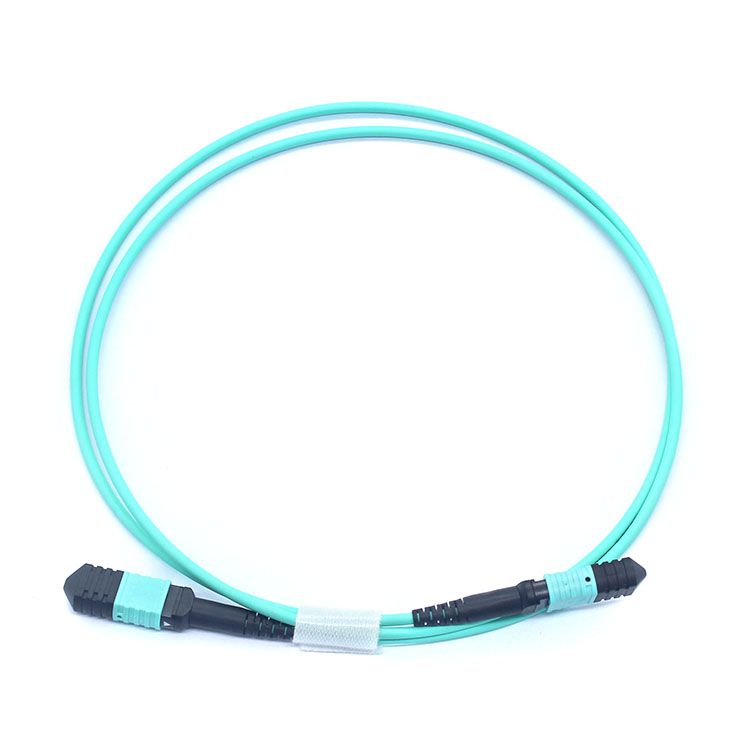

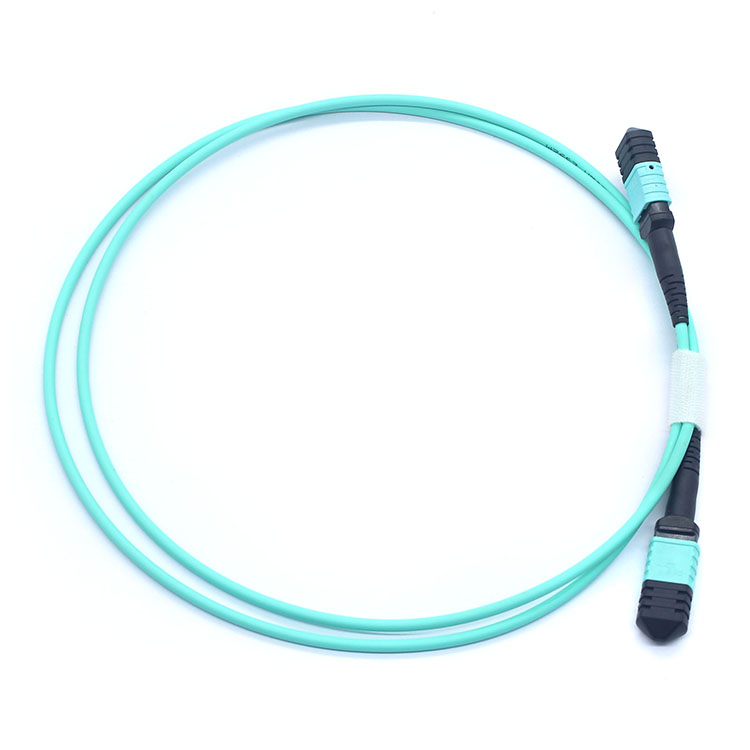

Dây nhảy quang là thành phần để liên kết các thiết bị, linh kiện trong mạng cáp quang.Có nhiều loại tùy theo các loại đầu nối cáp quang khác nhau bao gồm FC SV SC LC ST E2000N MTRJ MPO MTP, v.v. với chế độ đơn (9/125um) và đa chế độ (50/125 hoặc 62,5/125).Chất liệu vỏ cáp có thể là PVC, LSZH;OFNR, OFNP, v.v. Có các loại sợi đơn, song công, đa sợi, đầu ra quạt Ribbon và sợi bó.
Sự chỉ rõ | tiêu chuẩn SM | Tiêu chuẩn MM | ||
MPO | Đặc trưng | tối đa | Đặc trưng | tối đa |
Mất chèn | 0,2dB | 0,7dB | 0,15dB | 0,50dB |
mất mát trở lại | 60 dB (8°tiếng Ba Lan) | 25 dB (Tiếng Ba Lan phẳng) | ||
Độ bền | <0,30dB thay đổi 500 lần giao phối | <0,20dB thay đổi 1000 lần giao phối | ||
Loại Ferrule có sẵn | 4, 8, 12, 24 | 4, 8, 12, 24 | ||
Nhiệt độ hoạt động | -40 đến +75ºC | |||
Nhiệt độ bảo quản | -40 đến +85ºC |
Cấu hình bản đồ dây | |||||
Dây loại A thẳng | Tổng số lộn ngược loại B hệ thống dây điện | Cặp lộn ngược loại dây C | |||
Chất xơ | Chất xơ | Chất xơ | Chất xơ | Chất xơ | Chất xơ |
1 | 1 | 1 | 12 | 1 | 2 |
2 | 2 | 2 | 11 | 2 | 1 |
3 | 3 | 3 | 10 | 3 | 4 |
4 | 4 | 4 | 9 | 4 | 3 |
5 | 5 | 5 | 8 | 5 | 6 |
6 | 6 | 6 | 7 | 6 | 5 |
7 | 7 | 7 | 6 | 7 | 8 |
8 | 8 | 8 | 5 | 8 | 7 |
9 | 9 | 9 | 4 | 9 | 10 |
10 | 10 | 10 | 3 | 10 | 9 |
11 | 11 | 11 | 2 | 11 | 12 |
12 | 12 | 12 | 1 | 12 | 11 |
● Mạng viễn thông
● Mạng cáp quang băng thông rộng
● Hệ thống CATV
● Hệ thống mạng LAN, WAN
●FTTP
